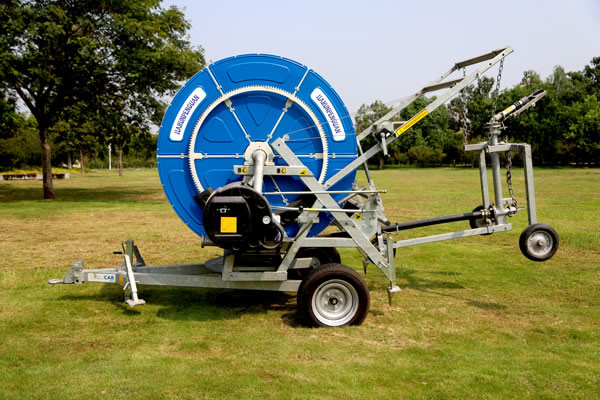

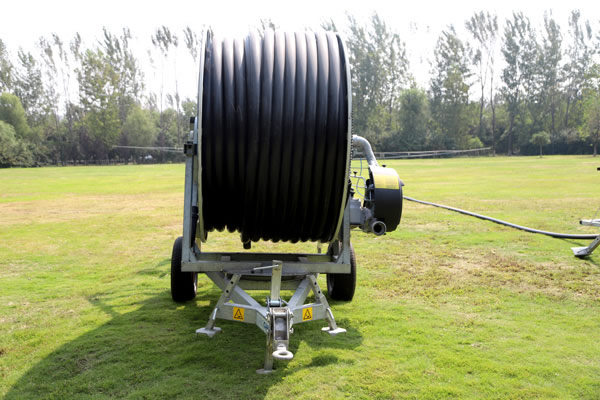

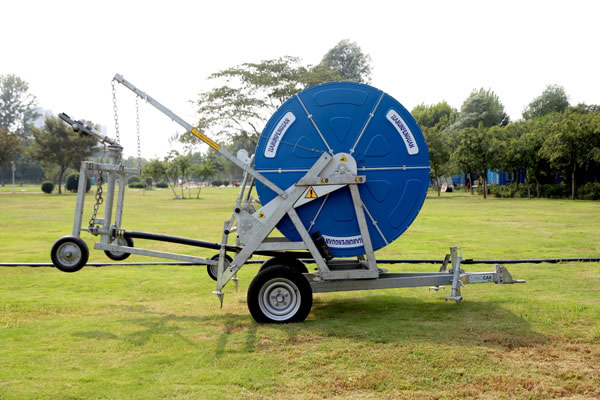

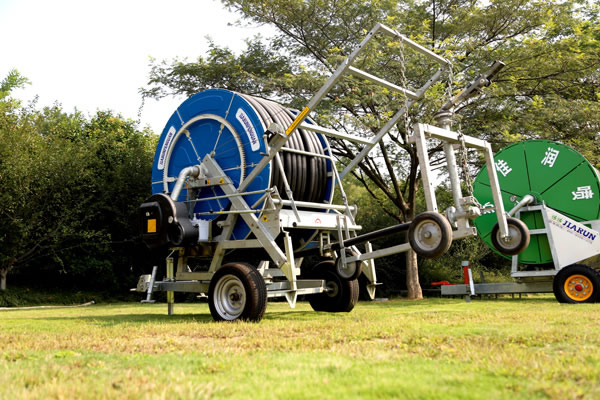

一體型卷盤式噴灌機

YTJP75-400噴灌機設備標準型配置：進口噴槍
　　應用範圍：
　　農田噴灌、果蔬噴灌、牧草噴灌
　　甘蔗噴灌、電廠除塵、碼頭除塵
　　技術參數：
　　管徑：65、75、90、100mm
　　幅寬：47-90m
　　噴灌距離：400m
　　入機壓力：0.3-0.0.5MPa
　　控製麵積：13-27ha
　　安裝型式：內螺紋連接

絞盤回收動力

　　采用扼流式水渦輪驅動，取代國內側衝式水渦輪結構，保證在較低水壓（0.4Mpa）情況下正常作業；其工作原理是高壓水流垂直衝擊葉輪葉片，水流高壓得到充分利用，產出強勁的驅動力，相比測衝式水渦輪在同等水壓下驅動動力提高30%，噴射半徑增加30%。

變速齒輪箱
　　采用6檔結構設計（行業內都是2檔結構），回收速度可調範圍在4-108m/h,滿足不同作物的澆水量；同等動力條件下，6檔減速齒輪箱比2檔齒輪箱阻力小，等同增加了回收動力。

噴槍

　　意大利進口西美牌葉輪式噴槍，質量穩定可靠，使用壽命長；霧化效果隨意可調，對作物幼苗無傷害，噴灑均勻度大於95%;

傳動方式
　　減速齒輪箱向絞盤傳送動力方式為齒輪轉動，相比鏈條傳動方式，齒輪傳動性能穩定可靠，不存在鏈條傳動過程中出現的跳鏈子、斷鏈條或齒圈不平導致鏈條上架等問題

技術參數表

項目		指標
		YTJP75-250	YTJP75-300	YTJP75-400
外形尺寸(Ixbxh)mm		3490X1800X2620	3490X1800X2620	3490X1800X2620
PE管外直徑，mm		75	75	75
PE管長度，m		250	300	400
輪胎/輪韉		7.00-12/5.00S	7.00-12/5.00S	7.00-12/5.00S
噴頭車輪距，mm		1300-2800	1300-2800	1300-2800
單噴頭	工作壓力，Mpa	0.30～0.50	0.30～0.50	0.30～0.50
	噴嘴直徑	16～24	16～24	16～24
	噴頭工作壓力，Mpa	0.1～0.30
	流量，m³/h	15～37
	有效噴灑幅寬，m	47～74
	噴頭射程，m	27～43
桁架式噴頭	工作壓力，Mpa	0.30～0.50
	噴嘴個數x直徑	13x（3.6～6.4）
	噴頭工作壓力．Mpa	0.10～0.40
	流量，m³/h	11.4～38.3
	有效嗩灑幅寬，m	30～34
	噴頭射程，m	4.0～5.0
